Centrale wentylacyjne i klimatyzacyjne - serce nowoczesnej instalacji HVAC

Centrala wentylacyjna nie jest już wyłącznie skrzynią z wentylatorem. W nowoczesnym budynku odpowiada za doprowadzenie, filtrację, ogrzewanie, chłodzenie, odzysk ciepła, czasem także nawilżanie i tłumienie hałasu. To urządzenie, które spina w jedną całość komfort, higienę powietrza oraz koszty eksploatacji instalacji.

Poniższy artykuł powstał na podstawie materiału katalogowego CWKC oraz praktycznego spojrzenia na projektowanie i użytkowanie central wentylacyjnych. Zachowuje najważniejsze dane z katalogu, ale porządkuje je w formie poradnikowej: co oznaczają wykonania CW, CWD, CWH, CWB i CWM, jak rozumieć typoszereg, jakie sekcje mogą znaleźć się w centrali i dlaczego sama wydajność w m3/h nie wystarcza do dobrego doboru urządzenia.

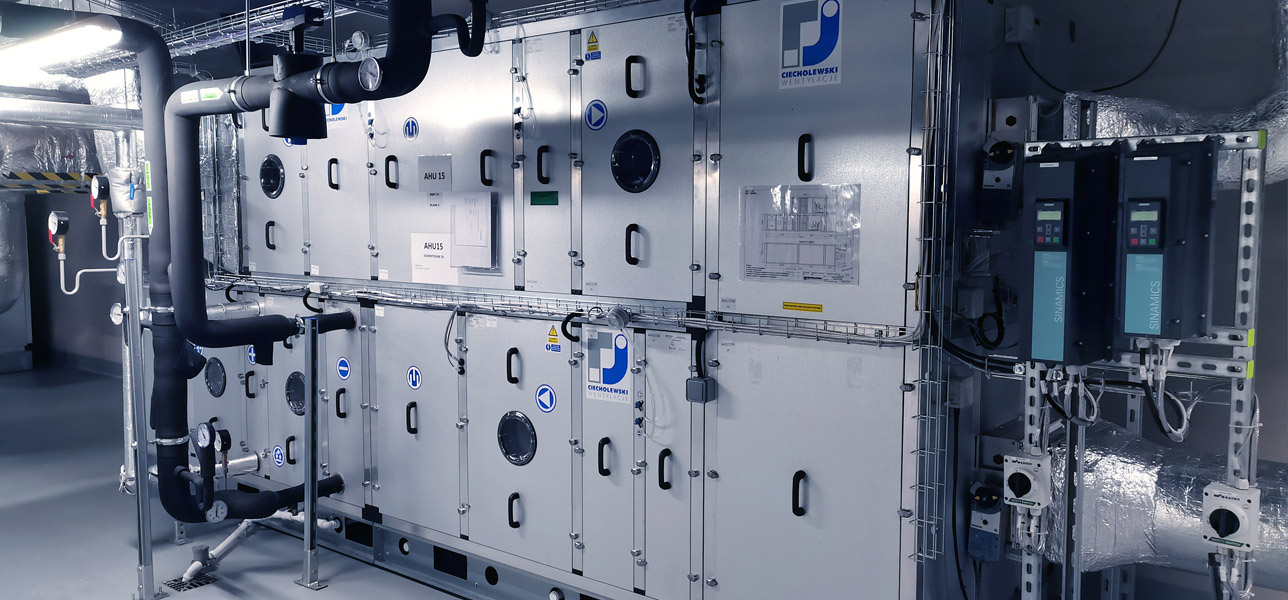

Czym jest centrala wentylacyjna i jaką pełni rolę?

Centrala wentylacyjna jest urządzeniem przeznaczonym do zasilania instalacji wentylacji mechanicznej i klimatyzacyjnej oraz do obróbki powietrza. W najprostszym ujęciu ma dostarczyć do budynku odpowiednią ilość powietrza świeżego i usunąć powietrze zużyte. W praktyce jej zadania są znacznie szersze, ponieważ powietrze powinno być przygotowane pod kątem temperatury, czystości, wilgotności, hałasu oraz bezpieczeństwa pracy całej instalacji.

W budynku biurowym centrala stabilizuje komfort pracy. W szpitalu i obiekcie higienicznym pomaga ograniczać ryzyko przenoszenia zanieczyszczeń. W hali produkcyjnej zapewnia dopływ powietrza do procesów i stanowisk pracy. W obiekcie basenowym musi radzić sobie z wilgocią i agresywnym środowiskiem. Na statku albo w obiekcie morskim dochodzi odporność na trudne warunki eksploatacyjne. Dlatego jedna nazwa - centrala wentylacyjna - obejmuje urządzenia o bardzo różnych konfiguracjach.

Materiały CWKC wskazują, że urządzenia tego typu służą do zasilania oraz obróbki powietrza w instalacjach wentylacji mechanicznej i klimatyzacyjnej. To ważne sformułowanie, bo centrala nie kończy się na wentylatorze. Jej wartość zależy od tego, jakie sekcje funkcjonalne zostaną dobrane do konkretnego obiektu, jakie opory ma instalacja i jaki efekt powietrzny ma zostać uzyskany.

Wykonania CW, CWD, CWH, CWB i CWM

Typoszereg central obejmuje kilka podstawowych wykonań. CW to wykonanie standardowe, przeznaczone najczęściej do montażu wewnętrznego. CWD oznacza wykonanie dachowe, przygotowane do pracy na zewnątrz, gdzie urządzenie musi być zabezpieczone przed warunkami atmosferycznymi. CWH to wykonanie higieniczne, stosowane tam, gdzie liczy się podwyższony reżim czystości i potwierdzenie odpowiednimi atestami. CWB dotyczy wykonania basenowego, a CWM wykonania morskiego.

Różnice między tymi wariantami nie są kosmetyczne. W centrali dachowej istotna jest odporność obudowy, zabezpieczenie przed opadami, trwałość połączeń i dostęp serwisowy. W centrali higienicznej znaczenie ma czystość powierzchni, możliwość mycia, właściwy dobór filtrów i ograniczenie miejsc gromadzenia zanieczyszczeń. W centrali basenowej trzeba uwzględnić wilgoć, związki chloru i ryzyko korozji. W centrali morskiej dochodzą wymagania typowe dla obiektów pływających i środowiska narażonego na zasolenie.

Już na etapie zapytania ofertowego warto więc mówić nie tylko o wydajności, ale też o środowisku pracy. Ta sama ilość powietrza w m3/h może wymagać zupełnie innej konstrukcji, jeżeli urządzenie ma pracować w biurowcu, pływalni, zakładzie farmaceutycznym albo na jednostce pływającej.

Typoszereg 21 wielkości i zakres wydajności

Standardowa oferta katalogowa obejmuje typoszereg 21 wielkości central. Najmniejsze zakresy zaczynają się od około 400-1800 m3/h, a największe dochodzą do około 32500-60000 m3/h. Tak duży rozrzut pokazuje, że centrale mogą obsługiwać zarówno mniejsze układy wentylacji, jak i rozbudowane instalacje w obiektach przemysłowych, publicznych lub specjalistycznych.

Sama liczba m3/h nie powinna być jednak traktowana jako jedyne kryterium. Katalog zwraca uwagę, że o wyborze wielkości decydują również prędkość powietrza w oknie chłodnicy, rodzaj filtrów, sposób nawilżania oraz poziom natężenia dźwięku. W praktyce oznacza to, że dwie centrale o podobnej wydajności mogą różnić się wielkością, układem sekcji i zachowaniem akustycznym.

Dobór zbyt małej centrali prowadzi do wysokich prędkości powietrza, większych oporów, hałasu i mniejszego marginesu pracy. Dobór zbyt dużej może podnieść koszty inwestycyjne i zajmowaną przestrzeń. Dlatego projektant powinien patrzeć na centralę razem z całym układem kanałów, filtrów, wymienników, tłumików i automatyki.

Budowa kompaktowa i modułowa

Centrale mogą być budowane jako zestawy kompaktowe albo modułowe. Wersja kompaktowa jest korzystna tam, gdzie urządzenie można dostarczyć i zamontować jako większą, zintegrowaną całość. Ułatwia to uruchomienie, zmniejsza liczbę połączeń na obiekcie i pozwala ograniczyć czas montażu.

Konfiguracja modułowa jest potrzebna w sytuacjach, gdy dostęp do pomieszczenia technicznego jest ograniczony, urządzenie trzeba wnieść etapami albo docelowy układ wymaga rozdzielenia sekcji. Moduły są wtedy zestawiane na miejscu. To częste w modernizowanych budynkach, obiektach przemysłowych oraz tam, gdzie nie da się wprowadzić dużej centrali jednym elementem.

W praktyce modułowość daje projektantom dużą elastyczność. Można dobrać sekcję wentylatorową, filtracyjną, odzysku ciepła, grzewczą, chłodniczą, nawilżania lub tłumienia w układzie odpowiadającym technologii obiektu. Jednocześnie trzeba pamiętać o serwisie: dostęp do filtrów, wentylatorów, tac ociekowych i wymienników powinien być łatwy i bezpieczny.

Najważniejsze sekcje funkcjonalne centrali

W materiałach katalogowych wymieniono typowe bloki funkcjonalne: sekcję wentylatorową nawiewną lub wyciągową, sekcję filtracji, sekcje odzysku ciepła, komorę mieszania lub recyrkulacji, sekcję tłumiącą, ogrzewania, chłodzenia z odkraplaniem oraz nawilżania. Z takiego zestawu powstaje urządzenie dopasowane do wymagań budynku.

Sekcja wentylatorowa odpowiada za przepływ powietrza i pokonanie oporów instalacji. Sekcja filtracji chroni ludzi, pomieszczenia i same elementy centrali przed pyłem oraz zanieczyszczeniami. Sekcja ogrzewania podnosi temperaturę powietrza zimą, a sekcja chłodzenia pozwala odebrać ciepło latem lub w procesach technologicznych. Odkraplanie jest szczególnie ważne tam, gdzie na chłodnicy może powstawać kondensat.

Sekcja tłumienia redukuje hałas generowany przez przepływ i wentylatory. Nawilżanie stosuje się wtedy, gdy wilgotność powietrza ma znaczenie dla ludzi, technologii lub materiałów. Odzysk ciepła pozwala zmniejszyć koszty eksploatacji, bo energia zawarta w powietrzu usuwanym może zostać częściowo przekazana do powietrza świeżego.

Filtracja powietrza i klasy zanieczyszczeń

Sekcje filtracji mogą być wyposażone w filtry kasetowe, kieszeniowe lub kompaktowe. Katalog wskazuje dostawców takich jak Filter Müller, Camfil i Ultramare oraz odwołuje się do klasyfikacji filtrów zgodnej z EN 779. W praktyce filtracja ma dwa cele: ochronę użytkowników i ochronę urządzenia.

Filtry wstępne zatrzymują grubsze zanieczyszczenia: owady, włókna, włosy, piasek i gruby pył atmosferyczny. Filtry dokładniejsze zatrzymują pyłki kwiatowe, drobniejszy pył, sadzę, zarodniki grzybów, mgłę olejową, a w wyższych klasach także bardzo drobne aerozole. W obiektach higienicznych filtracja może być jednym z kluczowych elementów całej koncepcji bezpieczeństwa.

Najczęstszy błąd eksploatacyjny polega na tym, że filtr traktuje się jak element drugorzędny. Zabrudzony filtr zwiększa opory, zmniejsza wydajność, podnosi zużycie energii i może pogorszyć akustykę pracy centrali. Dlatego w projekcie trzeba przewidzieć nie tylko klasę filtracji, ale też łatwy dostęp do wymiany i regularny harmonogram obsługi.

Wentylatory, silniki EC i AC oraz automatyka pracy

W centralach stosowane są wentylatory z napędem bezpośrednim, z silnikami EC albo AC. Dostawcami zespołów wentylatorowych wskazanymi w katalogu są niemieccy producenci ebmpapst oraz ZIEHL-ABEGG. Taki dobór podzespołów ma znaczenie dla sprawności, stabilności pracy i dostępności serwisowej.

Silniki EC są cenione ze względu na możliwość płynnej regulacji i wysoką efektywność w szerokim zakresie pracy. Pozwalają dopasowywać wydajność do potrzeb, co jest ważne w budynkach o zmiennym obciążeniu. Silniki AC również są stosowane, szczególnie tam, gdzie projekt i automatyka przewidują inne rozwiązania regulacyjne.

W nowoczesnych instalacjach wentylator nie powinien pracować cały czas w jednym punkcie bez potrzeby. Sterowanie według harmonogramu, stężenia CO2, temperatury, wilgotności lub zapotrzebowania stref pozwala ograniczyć zużycie energii. Warto jednak pamiętać, że automatyka nie zastąpi poprawnego doboru. Jeżeli centrala i kanały są źle zaprojektowane, sterowanie tylko częściowo zamaskuje problem.

Odzysk ciepła: recyrkulacja, wymiennik obrotowy, przeciwprądowy i glikolowy

W związku z rosnącym znaczeniem oszczędzania energii centrale coraz częściej są wyposażane w różne układy odzysku ciepła. Najprostszym rozwiązaniem jest recyrkulacja, czyli mieszanie części powietrza świeżego z powietrzem zużytym po jego wcześniejszej filtracji. Stopień recyrkulacji musi wynikać z przeznaczenia pomieszczeń, liczby osób i dopuszczalnych stężeń zanieczyszczeń.

Wymiennik obrotowy działa dzięki wirnikowi stanowiącemu masę akumulującą ciepło. Wirnik przechodzi naprzemiennie przez strumień powietrza usuwanego i świeżego, dzięki czemu przekazuje energię. W katalogu wskazano, że wymiennik obrotowy może osiągnąć do około 90% sprawności temperaturowej odzysku ciepła, ale jego cechą jest pewne mieszanie powietrza świeżego ze zużytym.

Wymiennik przeciwprądowy ma inną zaletę: brak bezpośredniego kontaktu między strumieniami. Powietrze świeże i usuwane przepływają oddzielnymi kanałami, przekazując ciepło przez ścianki wymiennika. Taki układ sprawdza się tam, gdzie niepożądane jest mieszanie zapachów lub zanieczyszczeń. W przypadku wymiennika glikolowego transport ciepła odbywa się przez ciecz pośredniczącą, co jest rozwiązaniem wykorzystywanym wtedy, gdy strumienie powietrza muszą być bezwzględnie oddzielone.

Dobór centrali: nie tylko przepływ powietrza

Dobry dobór centrali zaczyna się od bilansu powietrza. Trzeba określić ilość powietrza nawiewanego i wywiewanego, wymagania higieniczne, obciążenia cieplne, wilgotnościowe, akustyczne oraz technologiczne. Następnie należy sprawdzić opory instalacji, długości kanałów, straty na filtrach, tłumikach, chłodnicach i nagrzewnicach.

W praktyce najczęściej porównuje się urządzenia po wydajności i cenie. To za mało. Centrala o tej samej wydajności może być cichsza albo głośniejsza, energooszczędna albo kosztowna w eksploatacji, łatwa albo trudna w obsłudze. Ważny jest także dostęp serwisowy, jakość obudowy, izolacja, szczelność, rodzaj automatyki i możliwość rozbudowy w przyszłości.

Warto również pamiętać o etapie transportu i montażu. Urządzenie musi przejść przez dostępne drogi transportowe, zmieścić się w pomieszczeniu technicznym albo na dachu i dać się bezpiecznie serwisować. Jeżeli projektant przewidzi za mało miejsca, późniejsze przeglądy i wymiana filtrów stają się uciążliwe, a to wpływa na realną jakość użytkowania.

Eksploatacja, serwis i błędy użytkowania

Nawet najlepsza centrala wymaga regularnej obsługi. Filtry trzeba wymieniać, tace ociekowe i odpływy kondensatu kontrolować, wymienniki utrzymywać w czystości, a wentylatory sprawdzać pod kątem hałasu, drgań i zabrudzeń. Brak serwisu powoduje stopniowy spadek wydajności i wzrost kosztów energii.

W obiektach przemysłowych i publicznych warto prowadzić dokumentację pracy urządzenia. Zapisy o wymianie filtrów, przeglądach, awariach, nastawach automatyki i wynikach pomiarów pozwalają szybciej wykrywać problemy. Jeżeli rośnie zużycie energii albo spada przepływ, można porównać dane z wcześniejszymi okresami.

Typowe błędy to brak dostępu do centrali, za rzadko wymieniane filtry, niewłaściwe nastawy automatyki, praca przy zamkniętych przepustnicach, niedrożne czerpnie lub wyrzutnie oraz ignorowanie hałasu. W nowoczesnej wentylacji liczy się nie tylko zakup urządzenia, ale cały cykl życia instalacji.

Podsumowanie

Centrala wentylacyjna i klimatyzacyjna jest jednym z najważniejszych elementów instalacji HVAC. Odpowiada za przepływ, jakość, temperaturę, wilgotność, odzysk energii i komfort akustyczny. Typoszereg CWKC pokazuje, że urządzenia mogą być dobierane do bardzo różnych zastosowań: standardowych, dachowych, higienicznych, basenowych i morskich.

Najważniejsze jest myślenie systemowe. Wydajność w m3/h jest tylko punktem wyjścia. Równie istotne są sekcje funkcjonalne, filtracja, rodzaj wentylatorów, odzysk ciepła, opory instalacji, dostęp serwisowy i wymagania konkretnego obiektu. Dobrze dobrana centrala nie tylko dostarcza powietrze, ale wpływa na bezpieczeństwo, rachunki i trwałość całej instalacji.

Dlatego przy wyborze centrali warto łączyć dane katalogowe z wiedzą projektową i doświadczeniem eksploatacyjnym. Tylko wtedy urządzenie pracuje stabilnie, oszczędnie i zgodnie z tym, czego naprawdę potrzebuje budynek.
