Metody regulacji wydatku powietrza w obiektach budowlanych – porównanie systemów ze stałą i zmienną ilością powietrza (CAV vs VAV)

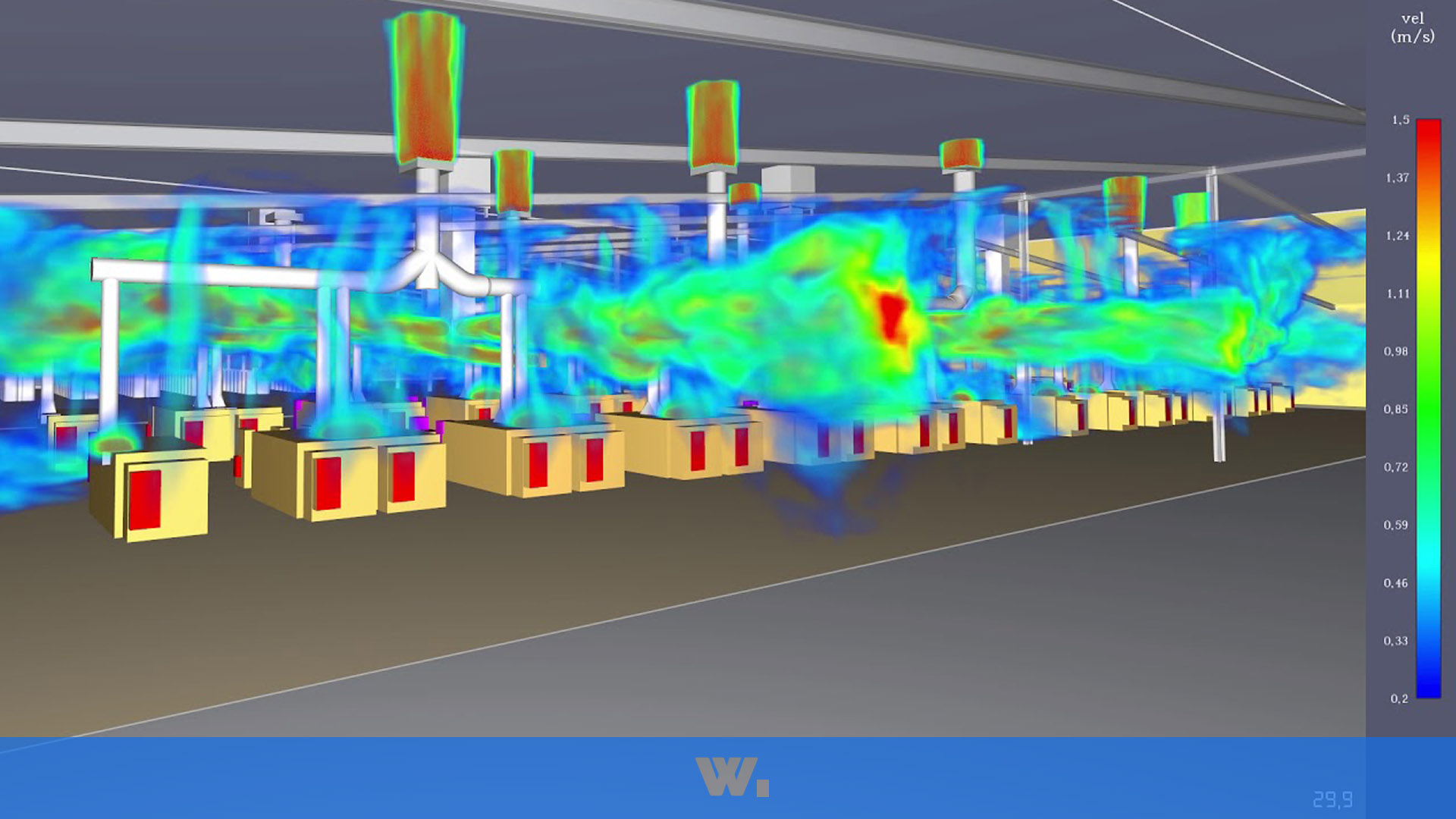

Systemy wentylacyjne stanowią jeden z fundamentalnych elementów projektowania i eksploatacji współczesnych budynków. Ich głównym zadaniem jest zapewnienie optymalnych warunków środowiskowych, które sprzyjają komfortowi użytkowników, zdrowiu, a także efektywnemu funkcjonowaniu różnorodnych urządzeń i systemów technologicznych. W dobie rosnącej świadomości ekologicznej i dynamicznego rozwoju technologicznego szczególny nacisk kładzie się na projektowanie instalacji, które nie tylko spełniają wymagania funkcjonalne, ale także przyczyniają się do minimalizacji zużycia energii i redukcji emisji zanieczyszczeń.

Jednym z kluczowych aspektów systemów wentylacyjnych jest regulacja wydatku powietrza, czyli kontrola ilości dostarczanego i odprowadzanego powietrza w zależności od zmiennych warunków środowiskowych oraz potrzeb użytkowników. Właściwie zaprojektowane i sterowane systemy regulacji powietrza mają bezpośredni wpływ na efektywność energetyczną budynków, koszty ich eksploatacji, a także zdrowie i komfort osób przebywających wewnątrz. W zależności od specyfiki budynku, jego przeznaczenia oraz wymagań użytkowników, stosuje się różne podejścia do zarządzania przepływem powietrza.

Najbardziej rozpowszechnione w praktyce inżynierskiej są dwa główne rodzaje systemów regulacji powietrza: systemy ze stałą ilością powietrza (CAV – Constant Air Volume) oraz systemy ze zmienną ilością powietrza (VAV – Variable Air Volume). Każdy z tych systemów ma swoje unikalne cechy, które decydują o jego przydatności w określonych aplikacjach. Systemy CAV charakteryzują się stałym przepływem powietrza niezależnie od zmiennych warunków temperaturowych czy obciążenia cieplnego, co czyni je stosunkowo prostymi w konstrukcji i eksploatacji. Z kolei systemy VAV, dzięki możliwości dynamicznego dostosowywania wydatku powietrza, oferują większą elastyczność, co jest szczególnie istotne w budynkach o zróżnicowanym i zmieniającym się zapotrzebowaniu na klimatyzację czy wentylację.

Celem niniejszego artykułu jest szczegółowe przeanalizowanie obu systemów w kontekście ich zalet, wad, zastosowań oraz wpływu na efektywność energetyczną budynków. Porównanie tych dwóch rozwiązań pozwala na lepsze zrozumienie ich specyfiki oraz umożliwia dobór odpowiedniego systemu do konkretnych potrzeb użytkowych i technologicznych. W czasach rosnących wyzwań związanych z efektywnością energetyczną i zrównoważonym rozwojem, analiza systemów CAV i VAV jest kluczowa dla projektowania nowoczesnych i ekologicznych budynków, które łączą komfort użytkowników z minimalnym wpływem na środowisko.

Charakterystyka systemów CAV i VAV

System CAV (Constant Air Volume)

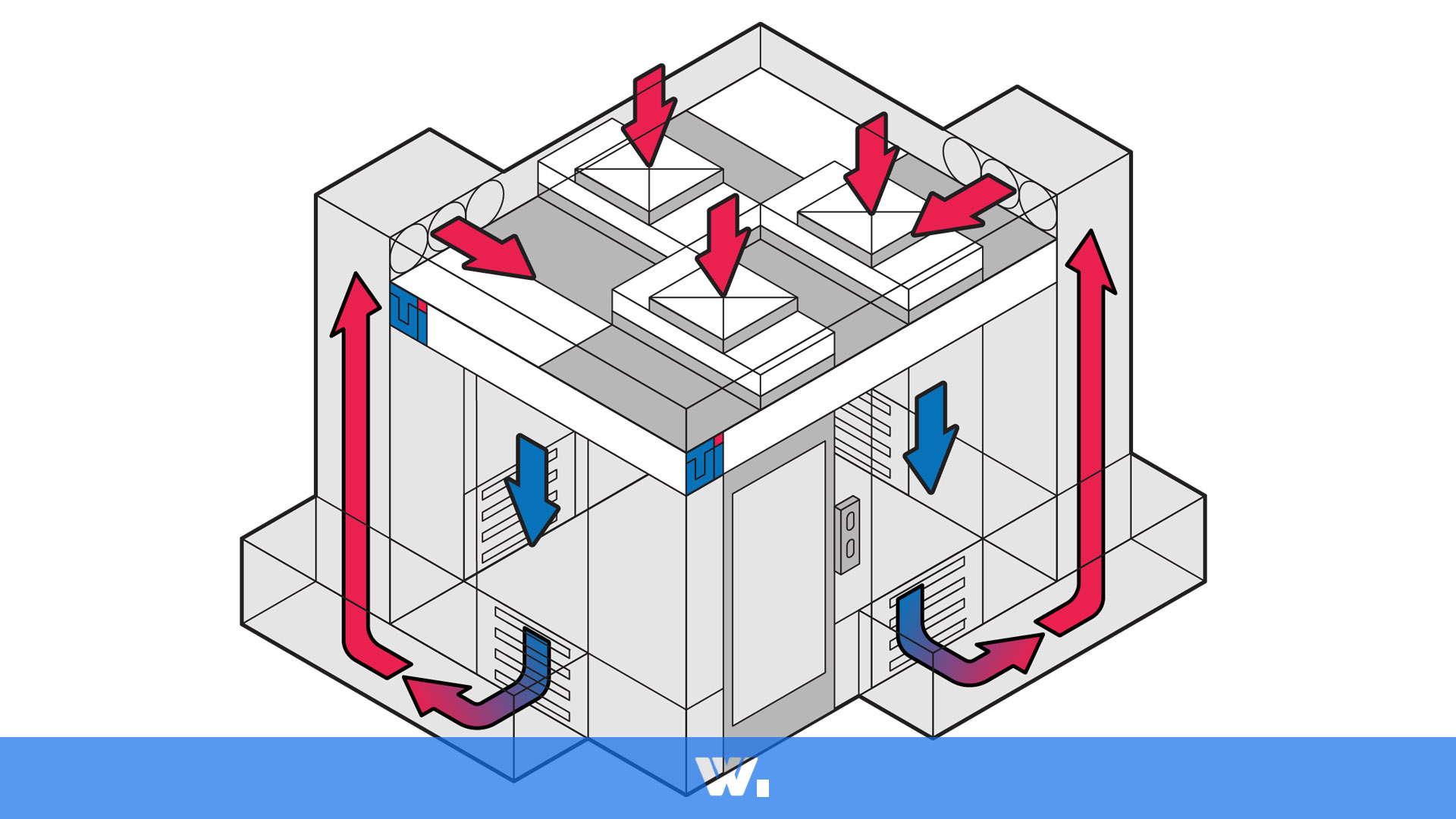

Systemy wentylacyjne typu CAV (Constant Air Volume) odgrywają istotną rolę w zapewnieniu odpowiednich warunków środowiskowych w budynkach. Ich działanie opiera się na dostarczaniu stałej ilości powietrza do pomieszczeń, niezależnie od zmian w zapotrzebowaniu cieplnym lub warunkach użytkowania. Regulacja temperatury powietrza odbywa się poprzez podgrzewanie lub schładzanie powietrza w centrali wentylacyjnej, co pozwala na dostosowanie się do zmieniających się potrzeb termicznych.

Zalety systemów CAV

• Prosta konstrukcja i sterowanie- Systemy CAV cechują się nieskomplikowaną budową i łatwością w obsłudze. Dzięki swojej prostocie są relatywnie łatwe w projektowaniu, instalacji i konserwacji, co czyni je atrakcyjnym wyborem w budynkach, gdzie priorytetem jest minimalizacja kosztów inwestycyjnych i operacyjnych. Stały przepływ powietrza eliminuje potrzebę stosowania złożonych urządzeń regulacyjnych, co ogranicza możliwość awarii oraz obniża koszty utrzymania systemu
• Stały przepływ powietrza- Jedną z kluczowych zalet systemów CAV jest zapewnienie stałego przepływu powietrza, co jest szczególnie istotne w pomieszczeniach o stabilnych wymaganiach wentylacyjnych. Przykładowo, w laboratoriach, szpitalach czy salach operacyjnych, gdzie konieczne jest utrzymanie określonych warunków higienicznych i kontrola zanieczyszczeń, stały przepływ powietrza jest niezastąpiony.
• Stabilne warunki środowiskowe- Dzięki jednolitemu przepływowi powietrza systemy CAV gwarantują stabilne warunki środowiskowe w pomieszczeniach. Jest to szczególnie ważne w obiektach takich jak archiwa, muzea czy pomieszczenia technologiczne, gdzie wahania temperatury i wilgotności mogłyby negatywnie wpłynąć na przechowywane materiały lub funkcjonowanie urządzeń.

Wady systemów CAV

• Wyższe zużycie energii- Jednym z głównych ograniczeń systemów CAV jest ich stosunkowo wysokie zużycie energii. Wentylatory systemu pracują z pełną mocą przez cały czas, niezależnie od faktycznego zapotrzebowania na powietrze w pomieszczeniach. Taki model pracy prowadzi do zwiększonych kosztów eksploatacyjnych oraz większego obciążenia środowiskowego w porównaniu z bardziej zaawansowanymi technologiami, takimi jak systemy VAV.
• Ograniczona elastyczność- Systemy CAV nie są dobrze dostosowane do budynków o zmiennym zapotrzebowaniu na wentylację lub klimatyzację. W sytuacjach, gdy potrzeby użytkowników lub warunki środowiskowe dynamicznie się zmieniają, konieczność stałego dostarczania takiej samej ilości powietrza może prowadzić do nieefektywnego zarządzania energią i braku komfortu.
• Brak możliwości strefowej regulacji- Systemy CAV zwykle nie oferują możliwości różnicowania parametrów powietrza w poszczególnych strefach budynku. Oznacza to, że w przypadku obiektów wielostrefowych, takich jak biurowce czy centra handlowe, nie można niezależnie sterować temperaturą i przepływem powietrza w różnych pomieszczeniach. Może to prowadzić do przechłodzenia lub przegrzania niektórych stref budynku.

Zastosowanie systemów CAV

Systemy CAV są szeroko stosowane w budynkach o stabilnym zapotrzebowaniu na wentylację i klimatyzację. Przykładowe obszary zastosowania obejmują:

• Placówki medyczne: szpitale, sale operacyjne i laboratoria, gdzie konieczne jest utrzymanie wysokich standardów higieny oraz stałego przepływu powietrza.
• Obiekty przemysłowe: pomieszczenia technologiczne, gdzie stabilność warunków środowiskowych jest kluczowa dla procesów produkcyjnych.
• Muzea i archiwa: miejsca wymagające precyzyjnej kontroli temperatury i wilgotności w celu ochrony przechowywanych zbiorów.

System VAV (Variable Air Volume)

Systemy wentylacyjne VAV (Variable Air Volume) stanowią zaawansowane rozwiązanie w zakresie regulacji przepływu powietrza w budynkach. Ich działanie polega na dynamicznym dostosowywaniu ilości dostarczanego powietrza do aktualnego zapotrzebowania cieplnego i wentylacyjnego w poszczególnych pomieszczeniach. W przeciwieństwie do systemów CAV, w których przepływ powietrza jest stały, systemy VAV modulują przepływ powietrza, przy jednoczesnym utrzymywaniu stałej temperatury powietrza dostarczanego przez centralę.

Zalety systemów VAV

• Elastyczność i precyzyjne dostosowanie- Systemy VAV oferują wyjątkową elastyczność, pozwalając na indywidualne dostosowanie przepływu powietrza w zależności od warunków w pomieszczeniu. Dzięki temu mogą reagować na zmieniające się obciążenia cieplne, liczbę osób w pomieszczeniu, a nawet specyficzne potrzeby użytkowników. Takie podejście sprawia, że systemy VAV są szczególnie efektywne w budynkach wielostrefowych, takich jak biurowce, hotele czy centra handlowe.
• Efektywność energetyczna- Jedną z największych zalet systemów VAV jest ich wysoka efektywność energetyczna. Dzięki możliwości redukcji przepływu powietrza w pomieszczeniach o mniejszym zapotrzebowaniu, systemy te znacząco zmniejszają zużycie energii przez wentylatory, a także ograniczają obciążenie systemów grzewczych i chłodzących. W porównaniu do systemów CAV, które pracują z pełnym przepływem powietrza niezależnie od faktycznego zapotrzebowania, systemy VAV są bardziej ekonomiczne i ekologiczne.
• Komfort użytkowników Dzięki precyzyjnej kontroli nad przepływem powietrza systemy VAV umożliwiają utrzymanie stabilnych warunków środowiskowych w każdej strefie budynku. Możliwość indywidualnej regulacji parametrów powietrza w poszczególnych pomieszczeniach pozwala na lepsze dostosowanie do potrzeb użytkowników, zwiększając ich komfort.

Wady systemów VAV

• Większa złożoność- Systemy VAV są bardziej skomplikowane w projektowaniu, instalacji i konserwacji niż systemy CAV. Złożoność wynika z konieczności stosowania zaawansowanych urządzeń regulacyjnych, takich jak przepustnice VAV, czujniki temperatury, wilgotności i jakości powietrza, a także systemów automatyki sterującej. Wiąże się to z wyższymi kosztami inwestycyjnymi oraz koniecznością regularnej konserwacji, aby zapewnić prawidłowe działanie systemu.
• Potrzeba precyzyjnego sterowania- Aby system VAV działał poprawnie, konieczne jest zastosowanie zaawansowanych algorytmów sterowania, które pozwolą na precyzyjne zarządzanie przepływem powietrza w różnych strefach budynku. Błędy w kalibracji lub konfiguracji systemu mogą prowadzić do nierównomiernego rozdziału powietrza, co może wpłynąć na komfort użytkowników i efektywność energetyczną systemu.
• Wyższe koszty początkowe- Ze względu na bardziej skomplikowaną konstrukcję oraz wymagania dotyczące sterowania, systemy VAV wiążą się z wyższymi kosztami początkowymi. Jednakże oszczędności wynikające z mniejszego zużycia energii w trakcie eksploatacji często rekompensują te koszty w dłuższej perspektywie czasowej.

Zastosowanie systemów VAV

Systemy VAV znajdują szerokie zastosowanie w budynkach o zmiennym zapotrzebowaniu na wentylację i klimatyzację, takich jak:

• Biurowce: różne pomieszczenia biurowe mogą mieć zróżnicowane potrzeby cieplne i wentylacyjne w zależności od liczby osób, nasłonecznienia czy rodzaju urządzeń używanych w danej strefie.
• Hotele: umożliwiają indywidualną regulację temperatury i wentylacji w każdym pokoju, co znacząco poprawia komfort gości.
• Centra handlowe: różnorodność pomieszczeń i zmienne obciążenie cieplne wynikające z liczby klientów sprawiają, że elastyczność systemów VAV jest tutaj kluczowa.
• Szkoły i uczelnie: pozwalają na dynamiczne dostosowywanie wentylacji w salach lekcyjnych w zależności od liczby uczniów i aktywności.

Technologie wspierające systemy VAV

Aby zwiększyć efektywność i niezawodność systemów VAV, często integruje się je z nowoczesnymi technologiami, takimi jak:

• Systemy BMS (Building Management Systems): umożliwiają centralne sterowanie i monitorowanie parametrów systemu, co pozwala na optymalizację zużycia energii oraz szybką reakcję na awarie.
• Czujniki jakości powietrza: monitorują poziom CO₂, wilgotność oraz inne parametry, dostosowując przepływ powietrza do aktualnych potrzeb.
• Zaawansowane algorytmy sterowania: wykorzystujące sztuczną inteligencję lub uczenie maszynowe do przewidywania zapotrzebowania i optymalizacji pracy systemu.

Porównanie systemów CAV i VAV

Systemy wentylacyjne CAV (Constant Air Volume) i VAV (Variable Air Volume) są szeroko stosowane w nowoczesnych budynkach, jednak różnią się pod względem efektywności, zastosowania oraz kosztów. Wybór pomiędzy tymi systemami zależy od specyficznych wymagań obiektu, a także od priorytetów takich jak komfort użytkowników, efektywność energetyczna czy koszty inwestycyjne.

Efektywność energetyczna

Jedną z kluczowych różnic między systemami CAV a VAV jest sposób zarządzania przepływem powietrza.

• System CAV - dostarcza stałą ilość powietrza, niezależnie od rzeczywistego zapotrzebowania w danej chwili. Choć taka strategia upraszcza działanie systemu, powoduje znaczne marnotrawstwo energii. Wentylatory, które pracują z pełną mocą przez cały czas, generują większe koszty eksploatacyjne, a także większy ślad węglowy.
• System VAV - natomiast dostosowuje przepływ powietrza do aktualnych potrzeb. Dzięki zastosowaniu regulatorów przepustowości i zaawansowanych czujników, system VAV zmniejsza pracę wentylatorów w momencie, gdy zapotrzebowanie spada, co prowadzi do znacznych oszczędności energii. Ponadto zmniejsza to obciążenie systemów grzewczych i chłodzących, co dodatkowo poprawia efektywność energetyczną budynku.

Przykład: W budynkach biurowych, gdzie liczba osób i ich aktywność zmienia się w ciągu dnia, system VAV może ograniczyć przepływ powietrza w niewykorzystanych pomieszczeniach, co nie jest możliwe w systemie CAV.

Komfort termiczny i jakość powietrza

• Systemy CAV - są mniej elastyczne pod względem zapewnienia komfortu termicznego w pomieszczeniach o różnych wymaganiach środowiskowych. W przypadku budynków wielofunkcyjnych, gdzie różne strefy mogą mieć różne potrzeby cieplne, system CAV często prowadzi do nierównomiernego rozkładu temperatury. Przykładowo, w słoneczne dni strefy narażone na bezpośrednie promieniowanie słoneczne mogą być przegrzane, podczas gdy inne pomieszczenia pozostaną zbyt chłodne.
• Systemy VAV - są zaprojektowane z myślą o różnorodnych warunkach w różnych strefach budynku. Dzięki precyzyjnej regulacji przepływu powietrza w poszczególnych pomieszczeniach możliwe jest dostosowanie temperatury i jakości powietrza do indywidualnych potrzeb użytkowników. To rozwiązanie zapewnia większy komfort, zwłaszcza w budynkach o zmiennym użytkowaniu, takich jak hotele, szpitale czy szkoły.

Dodatkowa korzyść: Systemy VAV mogą również dynamicznie dostosowywać wentylację w oparciu o poziom CO₂ w powietrzu, co zwiększa komfort i poprawia zdrowie użytkowników.

Koszty inwestycyjne i eksploatacyjne

• Systemy CAV są tańsze na etapie projektowania i instalacji. Ich prostota wynika z faktu, że nie wymagają zaawansowanych urządzeń regulacyjnych ani skomplikowanego oprogramowania sterującego. W efekcie, w budynkach o prostych wymaganiach wentylacyjnych, takich jak magazyny czy hale produkcyjne, system CAV jest bardziej opłacalny.
• Systemy VAV wiążą się z wyższymi kosztami początkowymi, które wynikają z konieczności stosowania regulatorów przepływu powietrza, czujników oraz systemów automatyki. Jednak oszczędności wynikające z niższego zużycia energii oraz dłuższa żywotność systemu sprawiają, że są one bardziej opłacalne w długim okresie czasu, zwłaszcza w budynkach o dużym zużyciu energii.

Złożoność systemów i wymagania konserwacyjne

• Systemy CAV są prostsze w obsłudze i konserwacji. Ze względu na mniej skomplikowaną konstrukcję wymagają rzadszych interwencji serwisowych, co czyni je odpowiednim rozwiązaniem w miejscach, gdzie dostęp do wykwalifikowanych techników jest ograniczony.
• Systemy VAV wymagają regularnej kalibracji i konserwacji zaawansowanych komponentów, takich jak czujniki czy przepustnice. Wymaga to bardziej specjalistycznej wiedzy technicznej oraz inwestycji w nowoczesne narzędzia diagnostyczne.

Zastosowanie w różnych typach budynków

• Systemy CAV sprawdzają się w budynkach o stałych wymaganiach wentylacyjnych, takich jak magazyny, hale produkcyjne czy obiekty o niewielkiej liczbie stref użytkowych.
• Systemy VAV znajdują zastosowanie w budynkach o zróżnicowanych i zmiennych wymaganiach wentylacyjnych. Są to m.in.:
  • Biurowce, w których różne piętra czy pomieszczenia mogą mieć odmienne potrzeby cieplne.
  • Hotele, gdzie każde pomieszczenie może wymagać indywidualnej regulacji warunków.
  • Obiekty użyteczności publicznej, takie jak szkoły, uczelnie czy teatry, gdzie obciążenie cieplne zależy od liczby użytkowników i ich aktywności.

Trendy i przyszłość systemów CAV i VAV

Współczesne budownictwo coraz częściej kieruje się zasadą zrównoważonego rozwoju, co wpływa na popularność systemów VAV. Dodatkowo rozwój technologii, takich jak systemy zarządzania budynkami (BMS) czy czujniki IoT (Internet of Things), umożliwia jeszcze bardziej precyzyjne sterowanie systemami VAV, co czyni je bardziej atrakcyjnym wyborem.

>Z kolei systemy CAV mogą być modernizowane w celu zwiększenia ich efektywności energetycznej, np. poprzez integrację z odzyskiem ciepła lub zastosowanie bardziej wydajnych wentylatorów.

Wnioski

Wybór odpowiedniego systemu wentylacyjnego, takiego jak CAV (Constant Air Volume) lub VAV (Variable Air Volume), to jedno z kluczowych zagadnień w projektowaniu nowoczesnych budynków, które łączy w sobie aspekty techniczne, ekonomiczne i środowiskowe. Decyzja ta wymaga dogłębnej analizy różnorodnych czynników, by zapewnić optymalne warunki pracy systemu, komfort użytkowników oraz efektywność energetyczną całego obiektu.

System CAV charakteryzuje się stałym przepływem powietrza, co sprawia, że jest prostszy w konstrukcji i łatwiejszy w zarządzaniu. Dzięki stabilnemu działaniu, doskonale sprawdza się w miejscach, gdzie kluczowe jest utrzymanie jednolitego mikroklimatu, takich jak laboratoria, hale przemysłowe czy budynki o dużym natężeniu ruchu. Wadą tego rozwiązania jest jednak stosunkowo wyższe zużycie energii, wynikające z konieczności utrzymania stałego poziomu przepływu powietrza niezależnie od rzeczywistych potrzeb.

Z kolei system VAV oferuje zmienny przepływ powietrza, dostosowując się do aktualnych wymagań użytkowników i zmieniających się warunków w pomieszczeniach. Dzięki temu pozwala na znaczną redukcję zużycia energii oraz obniżenie kosztów eksploatacyjnych. Jego elastyczność sprawia, że jest idealnym rozwiązaniem w biurach, hotelach czy budynkach mieszkalnych, gdzie obciążenie wentylacyjne zmienia się w zależności od pory dnia czy liczby osób przebywających w pomieszczeniu. Jednakże, system VAV wiąże się z większą złożonością instalacji, wyższymi kosztami początkowymi oraz koniecznością precyzyjnego projektowania i konserwacji.

Współczesne budownictwo, szczególnie w dobie rosnących wymagań dotyczących efektywności energetycznej i zrównoważonego rozwoju, stawia przed projektantami wyzwanie wyboru systemu, który będzie spełniał zarówno wymagania techniczne, jak i oczekiwania użytkowników. Decyzja o zastosowaniu systemu CAV czy VAV powinna być oparta na dokładnym zrozumieniu charakterystyki obiektu, analizy kosztów inwestycyjnych i eksploatacyjnych, a także dążeniu do minimalizowania negatywnego wpływu na środowisko. Tylko takie kompleksowe podejście pozwoli osiągnąć optymalny kompromis między jakością, funkcjonalnością a efektywnością w długoterminowej perspektywie.
