Instalacje wentylacji na jednostkach pływających.

Wentylacja na jednostkach pływających, takich jak statki, jachty, promy czy platformy wiertnicze, odgrywa kluczową rolę w zapewnieniu komfortu, bezpieczeństwa oraz wydajności funkcjonowania zarówno załogi, jak i systemów technicznych. W odróżnieniu od instalacji lądowych, systemy te muszą działać w specyficznych i często trudnych warunkach środowiskowych, takich jak wysoka wilgotność, zasolenie powietrza, dynamiczne zmiany temperatury, a także ograniczona przestrzeń dostępna na jednostkach.

Systemy wentylacyjne na morzu muszą być nie tylko funkcjonalne, ale również niezwykle trwałe i bezpieczne, spełniając surowe normy międzynarodowe. Ważne jest także ich dostosowanie do specyficznych potrzeb danej jednostki – inne rozwiązania stosuje się na statkach pasażerskich, gdzie priorytetem jest komfort pasażerów, a inne na jednostkach towarowych czy w instalacjach przemysłowych, takich jak platformy wiertnicze, gdzie liczy się przede wszystkim wydajność i niezawodność.

W tym artykule skupimy się na analizie kluczowych różnic pomiędzy wentylacją na wodzie a na lądzie, przybliżymy interesujące fakty związane z tymi systemami oraz wskażemy, na co należy zwracać szczególną uwagę podczas projektowania, instalacji i eksploatacji systemów wentylacyjnych na jednostkach pływających. Poruszymy również kwestie norm i regulacji, które odgrywają kluczową rolę w branży morskiej. Zapraszamy do zgłębienia wiedzy o tym fascynującym, ale często niedocenianym aspekcie techniki morskiej.

Cechy wentylacji na jednostkach pływających.

Systemy wentylacyjne projektowane dla jednostek pływających różnią się pod wieloma względami od tych stosowanych w budynkach lądowych. Zmienne środowisko morskie, ograniczona przestrzeń oraz surowe normy bezpieczeństwa sprawiają, że instalacje te muszą spełniać szczególne wymagania. Poniżej przedstawiamy szczegółowe omówienie głównych różnic w kilku kluczowych obszarach.

Warunki środowiskowe

Systemy wentylacyjne na jednostkach pływających muszą być dostosowane do trudnych warunków panujących na morzu, które obejmują:

• Wilgotność: Powietrze nad wodą jest zazwyczaj bardzo wilgotne, co zwiększa ryzyko kondensacji wewnątrz systemów wentylacyjnych. Niezbędne są specjalne rozwiązania zapobiegające zbieraniu się wilgoci, takie jak osuszacze powietrza czy izolacja termiczna kanałów.
• Zasolenie: Słone powietrze działa korozyjnie na materiały, dlatego systemy wentylacyjne muszą być wykonane z wysokiej jakości materiałów odpornych na korozję, takich jak stal nierdzewna lub aluminium. Dodatkowo stosuje się specjalne powłoki ochronne, które zwiększają trwałość urządzeń.
• Ekstremalne temperatury: Wentylacja na jednostkach pływających musi działać niezawodnie zarówno w tropikalnych upałach, jak i w arktycznych mrozach. Wymaga to zastosowania urządzeń odpornych na duże wahania temperatur oraz systemów wspomagających, takich jak grzałki lub klimatyzatory.

W przypadku systemów lądowych warunki środowiskowe są znacznie mniej wymagające. Budynki zazwyczaj znajdują się w stabilnych środowiskach, co pozwala na stosowanie tańszych i mniej zaawansowanych materiałów, takich jak stal ocynkowana.

Kompaktowe wymiary i układ

Przestrzeń na jednostkach pływających jest mocno ograniczona, co wymaga:

• Precyzyjnego planowania: Kanały wentylacyjne i urządzenia muszą być projektowane tak, aby optymalnie wykorzystać dostępną przestrzeń. Często stosuje się niestandardowe kształty kanałów i urządzeń, które mogą być instalowane w trudno dostępnych miejscach.
• Kompaktowych rozwiązań: W porównaniu z budynkami lądowymi, na statkach wykorzystuje się mniejsze i bardziej efektywne urządzenia, które mogą pełnić kilka funkcji jednocześnie (np. wentylacja i klimatyzacja w jednym systemie).
• Minimalizacji wagi: Każdy dodatkowy kilogram na statku wpływa na zużycie paliwa, dlatego projektanci systemów wentylacyjnych starają się zredukować wagę instalacji, nie rezygnując z ich wytrzymałości.

W budynkach lądowych przestrzeń techniczna jest zwykle większa, co pozwala na stosowanie standardowych kanałów i urządzeń o większych wymiarach. Ułatwia to również konserwację, która na statkach bywa skomplikowana z powodu trudnego dostępu do poszczególnych elementów systemu.

Bezpieczeństwo pożarowe

Bezpieczeństwo pożarowe jest jednym z najważniejszych aspektów systemów wentylacyjnych na jednostkach pływających. Statki są odizolowane od natychmiastowej pomocy, co wymaga zaawansowanych rozwiązań zapobiegających rozprzestrzenianiu się ognia. W systemach morskich stosuje się:

• Klapy przeciwpożarowe: Automatycznie zamykają kanały wentylacyjne w momencie wykrycia pożaru, zapobiegając jego rozprzestrzenianiu.
• Materiały ogniotrwałe: Kanały i urządzenia muszą być wykonane z materiałów odpornych na wysokie temperatury i płomienie.
• Integracja z systemami oddymiania: Wentylacja jest często powiązana z systemami oddymiania, które muszą działać niezawodnie w sytuacjach awaryjnych.

W budynkach lądowych normy bezpieczeństwa pożarowego są mniej rygorystyczne i bardziej zróżnicowane w zależności od rodzaju obiektu (np. biurowiec, szpital czy dom mieszkalny). Na lądzie dostęp do zewnętrznej pomocy jest znacznie łatwiejszy, co wpływa na podejście do projektowania systemów bezpieczeństwa.

Wymagania certyfikacyjne

Systemy wentylacyjne na jednostkach pływających muszą być zgodne z surowymi normami międzynarodowymi, w tym przepisami Międzynarodowej Organizacji Morskiej (IMO) oraz towarzystw klasyfikacyjnych, takich jak DNV, Lloyd’s Register czy ABS. Certyfikacja obejmuje:

• Odporność na warunki środowiskowe: Materiały i urządzenia muszą być testowane pod kątem działania wilgoci, zasolenia oraz wibracji.
• Wydajność w sytuacjach awaryjnych: Systemy muszą zapewniać efektywną wentylację nawet w trudnych warunkach, takich jak awaria głównego źródła zasilania.
• Ochrona środowiska: Wymagania obejmują redukcję emisji hałasu oraz minimalizację wpływu systemów wentylacyjnych na środowisko naturalne.

W instalacjach lądowych przepisy i normy są bardziej lokalne i mniej wymagające, a ich zakres zależy od regionu i rodzaju budynku.

Różnice między wentylacją jednostek pływających a systemami lądowymi wynikają przede wszystkim z trudnych warunków środowiskowych, ograniczonej przestrzeni oraz surowych wymagań bezpieczeństwa. Instalacje na statkach muszą być odporne na korozję, wytrzymałe i efektywne, a jednocześnie spełniać rygorystyczne normy certyfikacyjne. Odpowiednie zaprojektowanie i utrzymanie takich systemów jest kluczowe dla komfortu, bezpieczeństwa i sprawnego funkcjonowania jednostki.

Ciekawostki o systemach wentylacyjnych na statkach

Systemy wentylacyjne na jednostkach pływających, takich jak statki pasażerskie, kontenerowce czy platformy wiertnicze, są zaawansowane technologicznie i zaprojektowane, by sprostać wyjątkowym wymaganiom związanym z funkcjonowaniem w trudnym i zmiennym środowisku morskim. W związku z tym, wyposażenie to nie tylko pełni funkcję wentylacyjną, ale również wspomaga efektywność energetyczną, bezpieczeństwo i komfort pasażerów i załogi. Poniżej przedstawiamy interesujące aspekty tych systemów.

1. Energia z odzysku

Rekuperacja ciepła

Nowoczesne systemy wentylacyjne na statkach, szczególnie w przypadku jednostek pasażerskich i transportowych, wykorzystują rekuperatory, które pozwalają na odzysk ciepła z powietrza wywiewanego. Dzięki temu możliwe jest obniżenie zużycia energii, co jest kluczowe na dużych statkach, takich jak wycieczkowce, gdzie zużycie energii stanowi jedną z głównych pozycji w budżecie operacyjnym. Rekuperacja ciepła pomaga utrzymać optymalną temperaturę wewnętrzną przy mniejszym zapotrzebowaniu na energię, co wpływa na zmniejszenie kosztów operacyjnych statku.

Zastosowanie w klimatyzacji

Odzysk energii nie tylko wspiera wentylację, ale również systemy klimatyzacyjne, co pozwala na zmniejszenie zapotrzebowania na chłodzenie lub ogrzewanie przestrzeni wewnętrznych statku. Zintegrowane systemy odzysku ciepła mogą znacząco obniżyć zużycie energii, co z kolei przekłada się na zmniejszenie emisji CO₂ i inne korzyści ekologiczne, a także na obniżenie kosztów operacyjnych.

2. Systemy przeciwdziałające wilgoci

Specjalne osuszacze powietrza

Ze względu na wysoką wilgotność powietrza na morzu, systemy wentylacyjne są wyposażone w zaawansowane osuszacze powietrza. Zapobiegają one kondensacji pary wodnej na ścianach, suficie oraz w kanałach wentylacyjnych, co może prowadzić do rozwoju pleśni i innych problemów związanych z wilgocią. Systemy osuszania powietrza są kluczowe dla utrzymania odpowiednich warunków wewnętrznych na statkach, zwłaszcza w kabinach pasażerskich oraz pomieszczeniach technicznych, gdzie nadmiar wilgoci może wpływać na komfort i bezpieczeństwo.

Ochrona przed korozją

Nadmierna wilgoć w połączeniu z zasoleniem powietrza może prowadzić do korozji elementów konstrukcyjnych statku, w tym elementów wentylacyjnych. Aby temu zapobiec, w systemach wentylacyjnych wykorzystuje się materiały odporniejsze na korozję, takie jak stal nierdzewna, specjalne powłoki ochronne czy tworzywa sztuczne, które chronią elementy systemu przed degradacją. Skuteczne osuszanie powietrza również przyczynia się do ochrony metalowych części statku, wydłużając ich żywotność.

3. Wentylacja awaryjna

Dodatkowe zabezpieczenia

Bezpieczeństwo na jednostkach pływających jest absolutnym priorytetem, dlatego w przypadku awarii głównego systemu wentylacyjnego statki są wyposażone w wentylację awaryjną. Taki system pozwala na zapewnienie ciągłego dopływu powietrza do najważniejszych pomieszczeń, takich jak mostek kapitański, maszynownia czy kabiny załogi. Wentylacja awaryjna jest kluczowa w sytuacjach kryzysowych, kiedy standardowy system może ulec awarii z powodu pożaru, uszkodzeń mechanicznych lub innych nieprzewidzianych okoliczności.

Normy bezpieczeństwa

Systemy wentylacyjne muszą być zgodne z rygorystycznymi normami międzynarodowymi, takimi jak SOLAS (Konwencja o bezpieczeństwie życia na morzu), które regulują wymagania dotyczące awaryjnych systemów wentylacyjnych. Przepisy te mają na celu zapewnienie minimalnego poziomu bezpieczeństwa w trakcie codziennej eksploatacji oraz w sytuacjach kryzysowych, takich jak pożar, eksplozja czy wypadki na morzu. Wentylacja awaryjna jest niezbędna do zapewnienia odpowiednich warunków do ewakuacji oraz przeżycia załogi i pasażerów w przypadku zagrożenia.

4. Inteligentne systemy sterowania

Integracja z BMS (Building Management System)

Coraz częściej na jednostkach pływających stosuje się inteligentne systemy zarządzania, które integrują wentylację z systemami monitoringu i kontroli, takimi jak Building Management System (BMS). Dzięki BMS możliwe jest centralne monitorowanie, sterowanie i optymalizacja działania wentylacji w czasie rzeczywistym. BMS umożliwia zdalne kontrolowanie parametrów wentylacji, co pozwala na dostosowanie jej do zmieniających się warunków wewnętrznych i zewnętrznych statku.

Automatyzacja i oszczędności

Zaawansowane algorytmy i czujniki umożliwiają automatyczne dostosowanie parametrów wentylacji do rzeczywistych potrzeb. Na przykład, w nieużywanych pomieszczeniach przepływ powietrza może zostać zmniejszony, co przekłada się na znaczne oszczędności energii. Inteligentne systemy wentylacyjne pozwalają również na monitorowanie wydajności i szybkość reakcji na awarie, co poprawia ogólną niezawodność systemu.

Monitorowanie jakości powietrza:

Wszystkie te systemy są również wyposażone w zaawansowane czujniki monitorujące jakość powietrza. Mierzą one poziom wilgotności, CO₂ oraz innych zanieczyszczeń, automatycznie dostosowując parametry wentylacji do wymaganych norm. Dzięki temu zapewnia się zdrowe i komfortowe warunki dla pasażerów i załogi, co jest szczególnie ważne w zamkniętych przestrzeniach, jak kabiny czy pomieszczenia techniczne.

Dodatkowe ciekawostki:

Cicha praca

Na statkach pasażerskich, gdzie komfort pasażerów jest kluczowy, jednym z priorytetów jest minimalizacja hałasu generowanego przez systemy wentylacyjne. Stosowane są specjalne tłumiki akustyczne, które skutecznie redukują hałas silników, wentylatorów i innych komponentów, aby nie zakłócać wypoczynku i komfortu podróży. Dodatkowo, dzięki odpowiedniej izolacji akustycznej i starannemu projektowaniu, hałas wewnętrzny statków jest utrzymany na poziomie akceptowalnym dla pasażerów.

Systemy odprowadzania gazów

Na jednostkach z napędem hybrydowym lub w pełni elektrycznym wentylacja musi nie tylko zapewnić komfort termiczny, ale także efektywnie odprowadzać ciepło i gazy powstające w wyniku pracy baterii. Tego rodzaju systemy wentylacyjne są szczególnie istotne w przypadku napędu elektrycznego, gdzie zarządzanie ciepłem jest kluczowe dla efektywności i bezpieczeństwa systemu zasilania.

Dostosowanie do ekstremalnych warunków

Statki pływające w rejonach arktycznych muszą być wyposażone w systemy wentylacyjne, które działają w ekstremalnie niskich temperaturach. Kanały wentylacyjne muszą być odpowiednio podgrzewane, aby zapobiec ich zamarzaniu, a materiały, z których wykonane są instalacje, muszą być odporne na działanie mrozu. Systemy wentylacyjne muszą także zapewniać odpowiednią cyrkulację powietrza, aby utrzymać komfortowe warunki nawet w tak trudnych klimatach.

Te innowacyjne rozwiązania pokazują, jak skomplikowane i zaawansowane są systemy wentylacyjne na statkach. Każdy z tych aspektów jest istotny nie tylko dla komfortu pasażerów i załogi, ale również dla bezpieczeństwa i efektywności operacyjnej jednostek pływających. Zastosowanie nowoczesnych technologii pozwala na spełnianie najwyższych standardów bezpieczeństwa oraz ochrony środowiska, jednocześnie obniżając koszty eksploatacji.

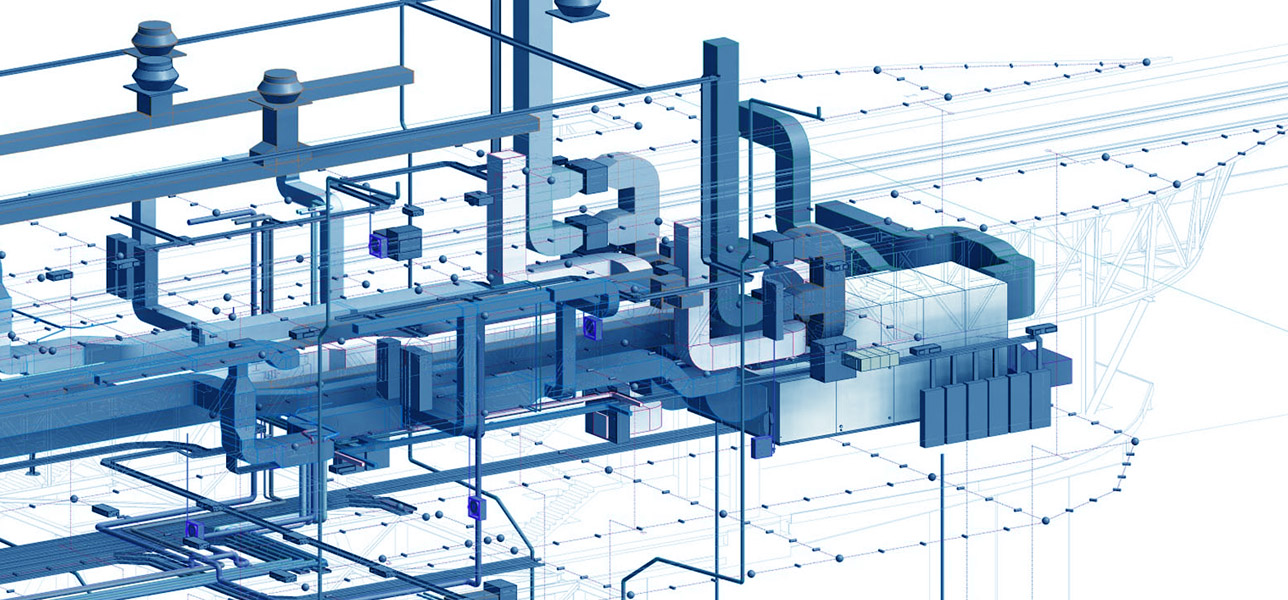

Na co zwrócić uwagę przy projektowaniu i utrzymaniu systemów wentylacyjnych na jednostkach pływających?

Projektowanie i utrzymanie systemów wentylacyjnych na jednostkach pływających wymaga uwzględnienia wielu aspektów technicznych, środowiskowych i użytkowych. Oto kluczowe elementy, na które warto zwrócić uwagę:

1. Dobór odpowiednich materiałów

Odporność na korozję

Elementy systemów wentylacyjnych powinny być wykonane z materiałów odpornych na działanie wilgoci i soli morskiej, takich jak stal nierdzewna, aluminium czy wysokiej jakości tworzywa sztuczne.

Zastosowanie powłok ochronnych

Nawet materiały odporne na korozję mogą być dodatkowo pokrywane specjalnymi powłokami, które zwiększają ich trwałość i zmniejszają konieczność częstej konserwacji.

Unikanie materiałów łatwopalnych

W celu zwiększenia bezpieczeństwa przeciwpożarowego materiały stosowane w kanałach i urządzeniach wentylacyjnych powinny być niepalne lub trudnopalne.

2. Wydajność systemu

Dostosowanie do specyfiki jednostki

Każdy system wentylacyjny powinien być zaprojektowany z uwzględnieniem rodzaju jednostki – inne wymagania mają małe jachty, a inne statki pasażerskie czy platformy wiertnicze. Należy wziąć pod uwagę liczbę pasażerów, załogi oraz przeznaczenie statku.

Optymalizacja przepływu powietrza

System musi zapewniać odpowiedni przepływ powietrza w każdym pomieszczeniu, od maszynowni po kabiny mieszkalne, a jednocześnie minimalizować straty energii.

Redukcja strat ciepła i energii

Wydajne systemy wentylacyjne powinny być wyposażone w rekuperatory, które odzyskują ciepło z powietrza wywiewanego, co pozwala na obniżenie kosztów eksploatacji.

3. Regularne przeglądy i konserwacja

Okresowe inspekcje

Systemy wentylacyjne wymagają regularnych przeglądów technicznych w celu wykrycia ewentualnych usterek, takich jak zablokowane kanały, nieszczelności czy uszkodzenia mechaniczne.

Czyszczenie i dezynfekcja

Kanały wentylacyjne powinny być regularnie czyszczone, aby zapobiegać gromadzeniu się kurzu, pleśni, czy innych zanieczyszczeń, które mogą wpłynąć na jakość powietrza.

Monitoring pracy systemu

Nowoczesne systemy wentylacyjne są często wyposażone w czujniki monitorujące ich wydajność i stan techniczny, co ułatwia planowanie konserwacji.

4. Zabezpieczenia przed hałasem

Tłumiki dźwięku

Wentylacja na jednostkach pływających powinna być wyposażona w tłumiki akustyczne, zwłaszcza w miejscach, gdzie pomieszczenia mieszkalne znajdują się w pobliżu maszynowni lub innych hałaśliwych obszarów.

Elastyczne kanały wentylacyjne

Stosowanie elastycznych kanałów pozwala na redukcję wibracji przenoszonych z urządzeń mechanicznych do innych części jednostki.

Projektowanie tras kanałów:

Kanały wentylacyjne powinny być zaprojektowane tak, aby unikać przenoszenia hałasu między pomieszczeniami.

5. Adaptacja do ekstremalnych warunków

Działanie w skrajnych temperaturach

Systemy wentylacyjne muszą być przystosowane do pracy w ekstremalnych warunkach pogodowych, takich jak tropikalne upały czy arktyczne mrozy. W tym celu stosuje się podgrzewane kanały, izolację termiczną oraz dodatkowe urządzenia wspomagające.

Odporność na wilgoć i deszcz

Kanały i urządzenia wentylacyjne muszą być odpowiednio zabezpieczone przed wnikaniem wody morskiej i deszczu, co ma szczególne znaczenie w regionach o częstych burzach.

Zapobieganie kondensacji

W miejscach narażonych na różnice temperatur konieczne jest stosowanie osuszaczy powietrza lub dodatkowej izolacji, aby zapobiec kondensacji i uszkodzeniom elementów systemu.

6. Zgodność z normami i regulacjami

Spełnianie norm międzynarodowych

Systemy wentylacyjne muszą być zgodne z przepisami IMO (Międzynarodowa Organizacja Morska) oraz towarzystw klasyfikacyjnych, takich jak DNV, Lloyd’s Register czy ABS.

Bezpieczeństwo przeciwpożarowe

Instalacje muszą być wyposażone w klapy przeciwpożarowe i inne zabezpieczenia, które zapobiegają rozprzestrzenianiu się ognia przez kanały wentylacyjne.

Ekologia i efektywność energetyczna

Coraz większą uwagę przykłada się do minimalizacji wpływu systemów wentylacyjnych na środowisko, w tym do redukcji emisji hałasu i zużycia energii.

Dbałość o te aspekty podczas projektowania i utrzymania systemów wentylacyjnych na jednostkach pływających pozwala nie tylko zwiększyć ich efektywność, ale również zapewnić bezpieczeństwo i komfort dla użytkowników oraz przedłużyć żywotność całej instalacji.

Podsumowanie

Projektowanie i utrzymanie systemów wentylacyjnych na jednostkach pływających wymaga specjalistycznej wiedzy oraz dostosowania do unikalnych warunków panujących na wodzie. Odporność na wilgoć, korozję oraz surowe przepisy bezpieczeństwa to tylko niektóre z wyzwań, z którymi muszą mierzyć się projektanci i operatorzy takich systemów. Odpowiednio zaprojektowana i konserwowana instalacja wentylacyjna jest kluczowa dla komfortu, bezpieczeństwa i efektywności eksploatacyjnej jednostek pływających.
